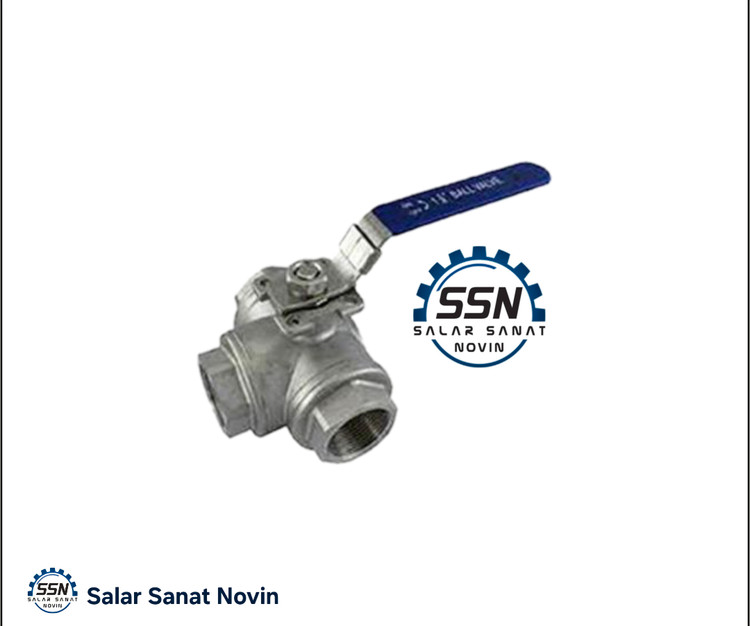

شیر توپی سه راهی استیل دنده ای (رزوه ای)

بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 یکی از پیشرفته‌ترین شیرآلات صنعتی است که برای هدایت، توزیع یا ترکیب جریان سیالات در سیستم‌های لوله‌کشی طراحی شده است. این شیر با بدنه استنلس استیل 304 (برای خوردگی عمومی) یا 316 (برای کلریدها و اسیدها) و طراحی سه راهی (T-Port یا L-Port)، مقاومت عالی در برابر خوردگی و عملکرد ربع‌گرد (90 درجه‌ای) ارائه می‌دهد. اتصال دنده‌ای (BSP/NPT) نصب آسان و آب‌بندی محکم را فراهم می‌کند، و این شیر در صنایع نفت، گاز، پتروشیمی، شیمیایی، غذایی و دارویی کاربرد گسترده‌ای دارد. پایپ فیتینگ این محصول را با تضمین کیفیت و ارسال سریع به سراسر ایران عرضه می‌کند. این مقاله جامع، مشخصات فنی، مزایا، کاربردها و نکات خرید بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 را بررسی می‌کند تا به انتخاب بهترین محصول برای پروژه‌های شما کمک کند.

بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 (Three-Way Threaded Stainless Steel Ball Valve 304/316) یک شیر صنعتی با سه ورودی/خروجی است که از یک توپی کروی برای کنترل جریان سیال استفاده می‌کند. این شیر با چرخش 90 یا 180 درجه‌ای اهرم، جریان را بین مسیرهای مختلف هدایت، قطع یا ترکیب می‌کند. طراحی سه راهی در دو نوع T-Port (برای ترکیب یا توزیع جریان) و L-Port (برای تغییر مسیر جریان) عرضه می‌شود. بدنه از استنلس استیل 304 یا 316 ساخته شده و اتصال دنده‌ای (BSP/NPT) آن برای سایزهای کوچک (تا 2 اینچ) مناسب است. این شیر با تحمل فشار تا 1000 PSI (69 بار) و دمای تا 150-200 درجه سانتی‌گراد، برای سیستم‌های صنعتی با سیالات خورنده و شرایط سخت طراحی شده است.

جنس مواد

بدنه: استنلس استیل 304 (18% کروم، 8% نیکل) یا 316 (16% کروم، 10% نیکل، 2% مولیبدن) برای مقاومت در برابر خوردگی.

توپی: استنلس استیل 304/316 برای دوام و مقاومت در برابر سایش.

سیل‌ها: PTFE (تفلون) برای آب‌بندی قوی و جلوگیری از نشتی.

اهرم: استنلس استیل 304/316 با روکش پلاستیکی برای کاربری آسان.

ابعاد و سایزها

سایزهای موجود: 1/4 تا 2 اینچ (6 تا 50 میلی‌متر).

طول کل: 70 تا 150 میلی‌متر (بسته به سایز و نوع T-Port/L-Port).

وزن تقریبی: 0.5 تا 2.5 کیلوگرم (بسته به سایز و آلیاژ).

فشار و دمای کاری

فشار کاری: تا 1000 PSI (69 بار) برای آب، روغن، گاز و بخار.

دمای کاری: -20 تا 150-200 درجه سانتی‌گراد (بسته به سیل PTFE).

استانداردها

طراحی و تولید: ASME B16.34 (شیرآلات صنعتی)، API 608 (بال ولوها).

اتصال: رزوه‌های BSP/NPT مطابق با ASME B1.20.1 یا ISO 7/1.

تست‌ها: تست هیدرواستاتیک (تا 1.5 برابر نامی، 1500 PSI)، تست نشتی API 598.

گواهینامه‌ها: MTC (گواهی تست مواد)، تست غیرمخرب (NDT).

نوع اتصال

اتصال دنده‌ای: BSP یا NPT برای نصب سریع و آب‌بندی محکم.

عملکرد

چرخش 90 یا 180 درجه‌ای: هدایت، قطع یا ترکیب جریان با اهرم دستی.

نوع پورت: T-Port (ترکیب یا توزیع جریان) یا L-Port (تغییر مسیر جریان).



انتخاب مواد اولیه: استنلس استیل 304/316 با گواهی MTC.

ریخته‌گری یا فورجینگ: بدنه سه راهی با ریخته‌گری یا فورج دقیق.

ماشین‌کاری: ایجاد رزوه‌های BSP/NPT و صیقل توپی و سطوح داخلی.

مونتاژ: نصب توپی، سیل‌های PTFE و اهرم.

کنترل کیفیت: تست فشار (تا 1500 PSI)، تست نشتی و بازرسی چشمی.

بسته‌بندی: بسته‌بندی مقاوم برای حمل و نقل.

این فرآیند با استاندارد ISO 9001 انجام می‌شود و کیفیت محصول را تضمین می‌کند.



نفت و گاز: هدایت جریان گاز و هیدروکربن در خطوط صنعتی.

پتروشیمی: توزیع یا ترکیب سیالات خورنده در سیستم‌های فرآیند (گرید 316).

صنایع شیمیایی و دارویی: مدیریت سیالات استریل و خورنده.

صنایع غذایی: انتقال مایعات بهداشتی با استاندارد NSF/ANSI 61.

تأسیسات صنعتی: تغییر مسیر جریان در سیستم‌های آبرسانی و بخار.

مثال عملی: بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 1 اینچ 316 در خطوط شیمیایی پتروشیمی، جریان را بین دو مسیر هدایت کرده و عمر 20+ سال دارد.



مزایا

انعطاف‌پذیری: طراحی T-Port/L-Port برای هدایت یا ترکیب جریان.

مقاومت خوردگی عالی: استنلس استیل 316 مقاوم به کلریدها و اسیدها.

نصب آسان: اتصال دنده‌ای BSP/NPT با نوار تفلون.

دوام بالا: عمر 20+ سال در محیط‌های خورنده.

عملکرد سریع: چرخش 90/180 درجه‌ای برای کنترل فوری.

بهداشت: مناسب برای آب شرب و صنایع غذایی با NSF/ANSI 61.

معایب

هزینه بالاتر: گران‌تر از بال ولوهای یک یا دو تکه (20-40% بیشتر).

افت فشار: در حالت T-Port/L-Port افت فشار جزئی.

وزن بیشتر: سنگین‌تر از UPVC (تا 2.5 کیلوگرم برای سایز 2 اینچ).



بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 برای چه کاربردهایی مناسب است؟

هدایت، توزیع یا ترکیب جریان در صنایع شیمیایی، غذایی و پتروشیمی.



تفاوت T-Port و L-Port در بال ولو یا شیر گازی سه راهی چیست؟

T-Port برای ترکیب یا توزیع جریان، L-Port برای تغییر مسیر جریان.



بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 برای چه فشاری مناسب است؟

تا 1000 PSI (69 بار).



سایزهای موجود بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 چیست؟

1/4 تا 2 اینچ.



عوامل مؤثر بر قیمت بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 چیست؟

سایز، آلیاژ (304 یا 316)، نوع پورت و نرخ ارز.



آیا بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 برای آب شرب مناسب است؟

بله، با استاندارد NSF/ANSI 61.



چگونه بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 را نصب کنیم؟

با نوار تفلون برای رزوه‌ها و تست فشار پس از نصب.



هزینه نصب بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 چقدر است؟

1000000 تا 5000000 تومان بسته به پروژه.



آیا بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 در برابر اشعه UV مقاوم است؟

بله، استنلس استیل مقاوم است، اما در فضای باز پوشش توصیه می‌شود.



آیا سفارش سفارشی بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 امکان‌پذیر است؟

بله، سایزها، آلیاژها و نوع پورت‌های خاص پشتیبانی می‌شوند.



جمع‌بندی

بال ولو یا شیر گازی سه راهی دنده ای استنلس استیل 304 و 316 با انعطاف‌پذیری در هدایت جریان، مقاومت عالی در برابر خوردگی، نصب آسان و دوام طولانی، انتخابی ایده‌آل برای سیستم‌های شیمیایی، غذایی و پتروشیمی است. برای خرید، استعلام قیمت یا سفارش محصولات مکمل، با کارشناسان تماس بگیرید.
