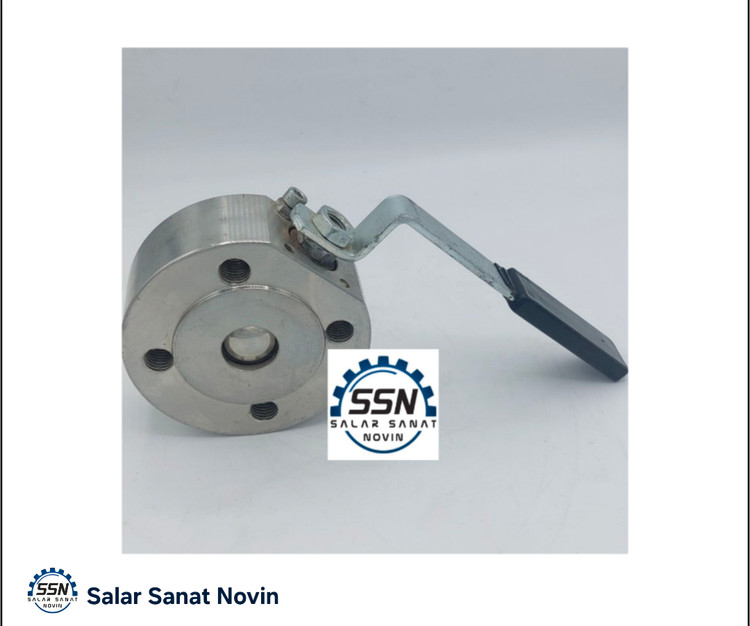

شیر توپی فولادی بین فلنجی آلفا کلاس ۱۵۰ و ۱۶ بار
شیر توپی بین فلنجی (Wafer Ball Valve) به گونهای طراحی شده است که بین دو فلنج قرار میگیرد و با استفاده از پیچ و مهره محکم میشود. این طراحی باعث کاهش وزن و حجم شیر میشود و به همین دلیل در سیستمهایی که فضای محدود دارند، بسیار مناسب است. این شیر با عملکرد توپی خود، امکان قطع و وصل سریع جریان را فراهم میکند.
بدنه A105
مقاومت مکانیکی بالا
مناسب برای سیالات غیرخورنده
کاربرد در صنایع نفت و گاز
بدنه ۳۰۴
مقاومت عالی در برابر زنگزدگی و خوردگی
مناسب برای سیالات با خورندگی کم
کاربرد در صنایع غذایی و دارویی
بدنه ۳۱۶
مقاومت بالاتر در برابر خوردگی نسبت به استیل 304
مناسب برای محیطهای اسیدی و خورنده
کاربرد در صنایع شیمیایی و دریایی
اتصال بین فلنجی یکی از سادهترین و کارآمدترین روشها برای نصب شیرآلات صنعتی است. این نوع اتصال به دلیل قرارگیری مستقیم شیر بین دو فلنج، نیاز به فضای کمتری دارد و نصب و تعمیر آن آسانتر است. طراحی کتابی نیز به کاهش وزن و حجم کلی سیستم کمک میکند.
کلاسهای فشار
شیر توپی بین فلنجی آلفا در کلاسهای مختلف فشار تولید میشود که برای شرایط عملیاتی متنوع مناسب است:
کلاس 150:
مناسب برای فشارهای پایین تا متوسط
فشار کاری حدود 285 PSI در دمای 100 درجه فارنهایت
کلاس 300:
مناسب برای فشارهای متوسط تا بالا
فشار کاری حدود 740 PSI در دمای 100 درجه فارنهایت
PN (Pressure Nominal):
قابل تولید بر اساس نیاز مشتری
محدوده فشار از PN10 تا PN40
قابلیت تولید سفارشی
یکی از مزایای اصلی شیر توپی بین فلنجی آلفا، امکان تولید آن در اندازهها و مشخصات سفارشی بر اساس درخواست مشتری است. این انعطافپذیری، شیر را برای استفاده در کاربردهای خاص و پروژههای پیچیده مناسب میسازد.
موارد استفاده شیر توپی بین فلنجی آلفا
صنایع نفت و گاز:
کنترل و قطع جریان در خطوط لوله با فشار بالا
مناسب برای انتقال نفت خام و گاز طبیعی
صنایع شیمیایی:
انتقال سیالات خورنده و اسیدی
مناسب برای سیستمهای فرآیندی
صنایع آب و فاضلاب:
کنترل جریان آب با فشارهای مختلف
استفاده در ایستگاههای پمپاژ و تصفیهخانهها
صنایع غذایی و دارویی:
انتقال سیالات بهداشتی
مقاومت در برابر زنگزدگی و آلودگی
مزایای شیر توپی بین فلنجی آلفا
طراحی فشرده و وزن سبک
قابلیت تحمل فشار و دماهای مختلف
مقاومت بالا در برابر خوردگی
نصب و تعمیر آسان
مناسب برای فضاهای محدود
متریال بدنه میلگرد فولادی (105)، استیل 304 و 316
نوع اتصال بین فلنجی (Wafer)
کلاس فشار کلاس 150 و 300، PN10 تا PN40
اندازهها تولید سفارشی از 1/2 اینچ تا 24 اینچ
فشار قابل تحمل کلاس 150: تا 285 PSI، کلاس 300: تا 740 PSI
کاربرد نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی
نتیجهگیری
شیر توپی بین فلنجی آلفا با طراحی مدرن و استفاده از متریال با کیفیت بالا، انتخابی ایدهآل برای کنترل جریان سیالات در شرایط مختلف است. انعطافپذیری در تولید سفارشی و مقاومت در برابر خوردگی، این شیر را برای استفاده در صنایع گوناگون مناسب ساخته است. اگر به دنبال شیر توپی با کیفیت و قابل اعتماد هستید، مدل بین فلنجی آلفا بهترین گزینه است.
