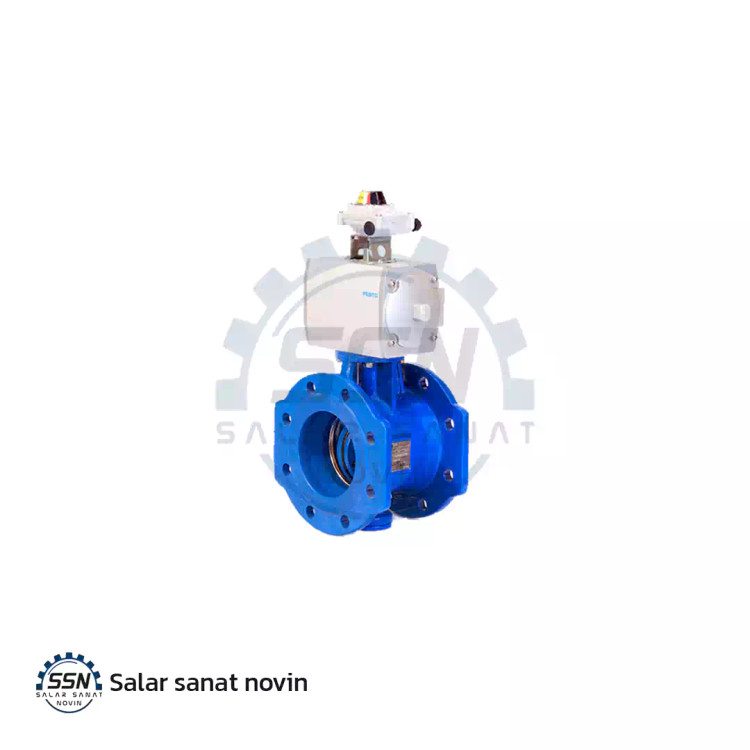

شیر پروانه ای فلنجدار با عملگر پنوماتیکی

سایز (میلی متر) : ۱۰۰۰-۱۰۰
فشار (بار) : ۱۶-۶
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس دیسک : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

طراحی شیرهای پروانه ای فلنج دار به صورت دوبار خارج از مرکز (double eccentric) می باشد.
یاتاقان بندی دو بار خارج از مرکز پروانه در بدنه، مناسب بودن شکل و فرم پروانه برای عبور جریان، رینگ آببندی یکپارچه، آببندی از هر دو جهت قابلیت تعویض و تنظیم لاستیک آببندی در حالتی که شیر بسته است از مزایای عمده ی این شیر می باشد. در اثر گردش پروانه در جهت حرکت عقربه های ساعت به مقدار ۹۰ درجه سانتی گراد شیر بسته می شود.
محرک شیر از نوع پنوماتیک بوده که برای مجموعه هایی که مجهز به سیستم تجهیزات هوای فشرده هستند بسیار مناسب است.
