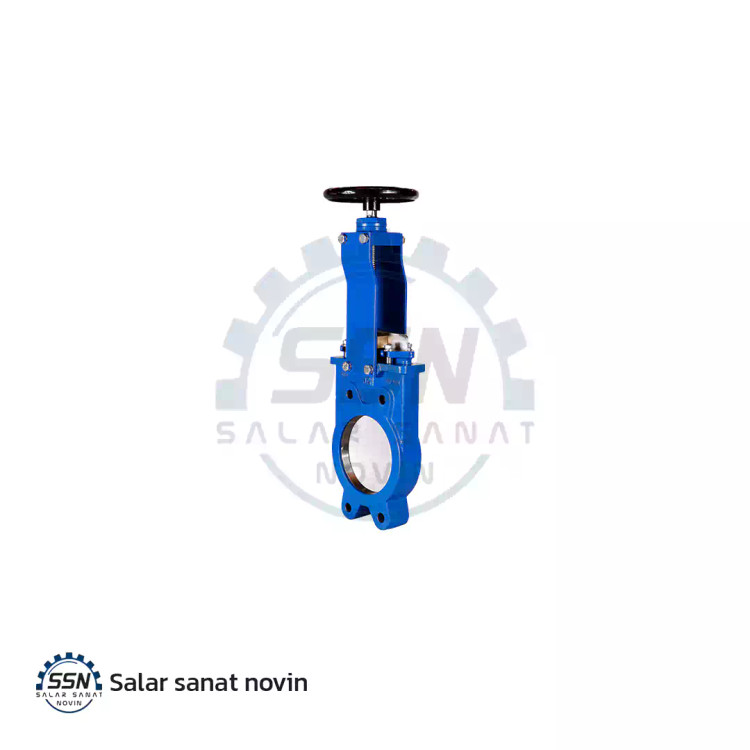

شیر کشویی چاقویی با ماردون ثابت

سایز (میلی متر) : ۱۰۰۰-۵۰
فشار (بار) : ۱۰-۲
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس تیغه : انواع استنلس استیل

از نوع قابل نصب بین دو فلنج لوله (ویفری) یا به فلنج انتهای خط ( لاگ) و دارای سیستم آببندی یکطرفه میباشد که در صنایع مختلف مورد استفاده قرار میگیرد.به دلیل طراحی خاص این شیر قطعات در حال حرکت کمترین تماس را با یکدیگر دارند. تیغه ما بین لایه ای از پکینگ و لاستیک آب بندی و بدون اینکه با بدنه تماسی داشته باشد به سمت بالا و پایین میرود. این شیر تحمل هر گونه انبساط حرارتی قطعاتش را بدون اینکه تاثیری در عملکرد آن وجود داشته باشد را دارد. به دلیل بالا رفتن تیغه بطور کامل مواد جامد از آن به راحتی عبور میکند و میتوان یک آب بندی بهتری را به وجود آورد. این شیر دارای سیت قابل تعویض است و میتوان آن را در انتهای خط نیز نصب نمود.



شیر کشویی چاقویی چیست؟

شیر کشویی چاقویی

شیر دروازه ای چاقویی، شیر گیوتینی یا نایف ولو، نوعی از شیرهای کشویی است که از یک تیغه به منظور مسدود کردن مسیر جریان مایعات سنگین، لجن و مایعات خمیری استفاده می کند. در ابتدا، شیر کشویی چاقویی برای استفاده در صنعت کاغذ و خمیر کاغذ طراحی شد اما ویژگی های ساختاری آن باعث شد به سرعت در صنایع دیگر نیز محبوبیت کسب کند و وارد صنایع دیگر نظر آب و فاضلاب و ... شود.

این شیرها برای استفاده در محیط های خورنده، فرسایشی و ساینده مناسب هستند. در نوع معمول شیرهای کشویی، ممکن است چسبیدن مایعات سنگین به دروازه، آببند و گوه شیر، مانع از بسته شدن کامل آن شود، اما شکل تیغه ای دروازه شیر کشویی چاقویی، باعث می شود تا تیغه شیر، مانند چاقو عمل کرده و با برش دادن سیال سنگین به صورت گیوتنی جریان آن را مسدود کند.

ویژگی های ساختاری خاص شیر کشویی چاقویی آن را برای استفاده در سیستم هایی که دارای سیال با ویسکوزیته بالا هستند مناسب می کند. این نوع شیر کشویی، حداقل افت فشار را در حالت کاملا باز دارد و باز و بسته کردن آن به سادگی انجام می شود.

شیر کشویی چاقویی برای استفاده در شرایط کاری خشن مناسب است و لبه تیغه های آن به حالت تیز شده می باشد تا بتواند به راحتی مایعات سنگین و مواد نیمه جامد را قطع کند. همچنین، این شیر گزینه مناسبی برای استفاده در سیستم های آب پسماند و لجن می باشد. به ویژه در مواردی که سیال دارای خواص اسیدی باشد؛ چرا که تیغه های این شیر از فلز ضد اسید ساخته می شود و در برابر خوردگی و سایش مقاوم است.

کاربرد شیر کشویی چاقویی

 شیر کشویی چاقویی برای قطع و وصل جریان مایعات با ویسکوزیته بالا، پودرها و خمیرها استفاده می شود. به طور عمده در صنایع غذایی، شیمیایی، معدنی، دارویی، نفت و گاز، کاغذسازی، سیمان، پتروشیمی، فولاد و صنایعی که با این گونه مواد سر و کار دارند استفاده می شود. البته این موضوع به این معنی نیست که نتوان از آن در سیستم‌های حاوی مایعات استفاده کرد.

در سیستم های آب پسماند، مایعات دارای ذرات قابل رسوب شدن و هم چنین سیستم های انتقال آب نیز می توان از این شیر ها استفاده کرد. به طور کلی، شیر کشویی چاقویی برای فشارهای کاری پایین طراحی شده است و استفاده از آن ها در سیستم هایی که فشار کاری آن ها بالاست مناسب نیست.

مزایا و معایب شیر کشویی چاقویی

از مزیت‌های اصلی شیر کشویی چاقویی سادگی عملکرد، قیمت پایین، وزن نسبتا کم و عملکرد بالای آن برای قطع و وصل جریان مواد پودری و مایعات غلیظ اشاره کرد. از دیگر مزیت‌های این نوع شیر کشویی می‌توان به آببند U شکل آن اشاره کرد که آببندی بالایی برای شیر کشویی چاقویی فراهم می کند.

علاوه بر این، شیر کشویی چاقویی، به دلیل فول سایز یودن، در حالت کاملا باز مانعی بر سر راه محتویات عبوری ایجاد نمی کند؛ بنابراین، افت فشار در این نوع شیر پایین است. طبیعتا هر نوع شیری در مقابل مزایای آن یک سری محدودیت نیز دارد. مهم ترین محدودیت های شیر کشویی چاقویی، فشارکاری پایین آن و هم چنین، مناسب نبودن آن برای تنظیم جریان است به طوری که اگر برای تنظیم جریان به کار رود، ارتعاشات حاصله می تواند هم به شیر و هم سیستم انتقال آسیب وارد کند.
