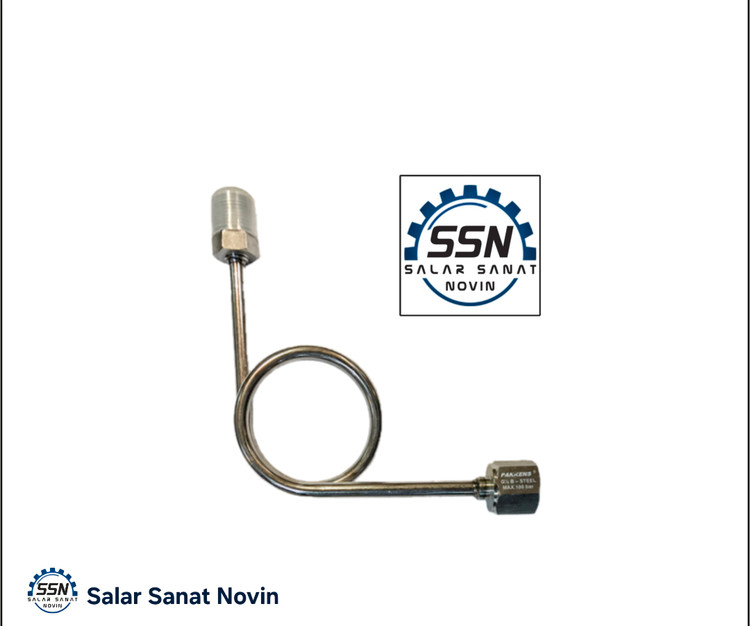

لوپ گیج فشار ۹۰ درجه استیل
اقلام کنترلی و ابزار دقیق، ابزارهای حساسی هستند که در صنایع مختلف کاربرد دارند. از این تجهیزات برای اندازهگیری، نمایش و کنترل پارامترهای حیاتی استفاده میشود. این ابزار دقیق، در سیستم کنترل و اتوماسیون، در هر صنعتی مورد استفاده قرار میگیرد. این سیستمها شامل انواع ابزار کنترلی هستند که باید به دقیقترین شکل ممکن، عمل کنند. نمایش، اندازهگیری و کنترل فشار، دما و فلوی عبور سیالات از درون خطوط لوله، از جمله مواردی هستند که نیاز به این تجهیزات دارند. از جمله این ابزار میتوان به گیج فشار، دماسنج و شیر سماوری اشاره کرد. در ادامه این مطلب، با انواع لوپ یا سیفون گیج فشار، کاربردها، مشخصات فنی و دیگر موارد مرتبط با آن، آشنا خواهیم شد.
در برخی فرآیندهای صنعتی، برای اهدافی همچون گرمایش مستقیم، کارهای مکانیکی، کنترل احتراق و واکنشهای شیمیایی، از بخار با فشار بالا استفاده میشود. از مانومتر یا فشارسنج در دو نقطه تولید(بویلر) و نقطه انتهایی فرآیند استفاده میشود.
هنگام اندازه گیری فشار بخار، دمای سیال نسبتا بالا است. به همین دلیل در صورت اتصال مستقیم به مانومتر، به آن صدمه خواهد زد. برای آن که این مشکل به وجود نیاید، از لوپ یا سیفون بین جریان مستقیم سیال و فشارسنج قرار داده میشود. این ابزار کنترلی، به تشکیل میعانات کمک میکند. تجمع این مایعات در داخل سیفون، از ورود مستقیم مایعات گرم به گیج فشار جلوگیری میکند.
از لوپ میتوان برای خنک کردن انواع سیالات پیش از ورود به ابزار دقیق اندازهگیری استفاده کرد.
لوپها دارای انواع مختلفی هستند که شامل موارد زیر است:
سیفون U شکل: این لوپها در شرایطی استفاده میشوند که نیاز به نصب گیج فشار بر روی لوله عمودی باشد.
کویل سیفون: این لوپها در شرایطی استفاده میشوند که نیاز به نصب گیج فشار بر روی لوله افقی باشد.
سیفون کامپکت با گیج فشار: سیفونهایی که متصل به گیج فشار هستند و به صورت کامپکت استفاده میشوند.
لوپها دارای زوایای 180 و 90 درجه هستند. این تجهیزات از استنلس استیل، برنج یا فولاد ضد زنگ ساخته میشوند. سایز این ابزار کنترلی عموما 1.2 و 1.4 اینچ است. دمای مجاز برای سیفونهای گیج فشار 400 درجه سانتی گراد و فشار کاری آنها 160 بار است. البته این اعداد میتواند بسته به جنس لوپ، متفاوت باشد.
مزایای استفاده از لوپ گیج فشار شامل موارد زیر است:
کارایی و عملکرد ابزار اندازه گیری فشار را بهبود میبخشد.
باعث افزایش عمر مانومتر میشود.
اثرات مخرب دما را کاهش میدهد.
پالسهای ناگهانی فشار را کاهش میدهد.
هنگام استفاده از لوپ، میتوان از سنسورهایی که میتوانند در در دمای پایین کار کنند، استفاده کرد.
استفاده از این تجهیزات هزینه کمی دارد و باعث کاهش هزینههای تعمیر و تعویض میشود.
