گسکت اسپیرال وند استنلس استیل 316 با بدنه فولادی | Spiral Wound Gasket 316 (SPW)

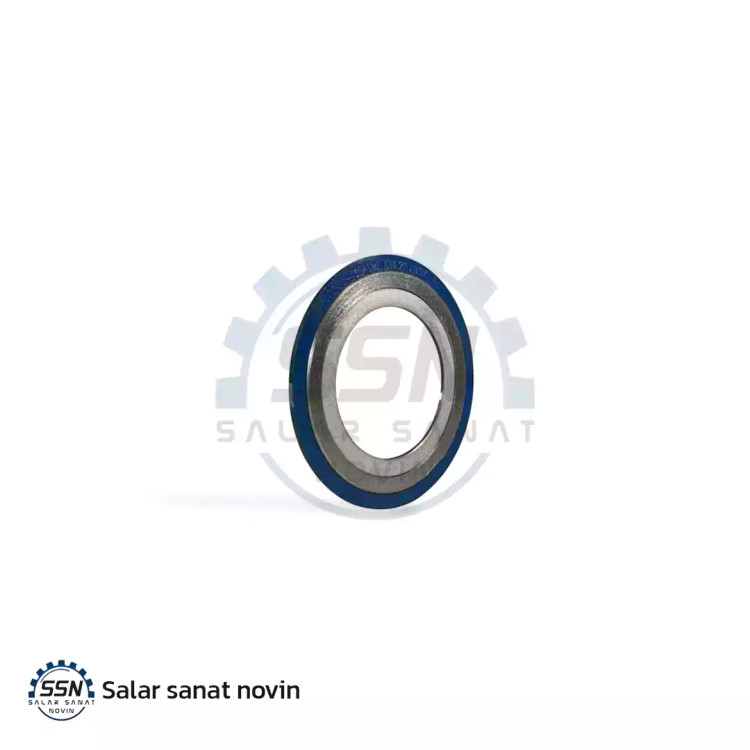

گسکت اسپیرال وند 316 که با نام‌های دیگری چون واشر مارپیچی فولادی، واشر فلزی چندلایه یا Spiral Wound Gasket 316 نیز شناخته می‌شود، یکی از مهم‌ترین انواع گسکت‌ها برای آب‌بندی اتصالات فلنجی در صنایع نفت، گاز، پتروشیمی و نیروگاهی است. این گسکت با ترکیب استنلس استیل 316 در بخش مارپیچ و بدنه فولادی، مقاومت فوق‌العاده‌ای در برابر فشار، دما، خوردگی و تنش مکانیکی دارد.

اجزای تشکیل‌دهنده گسکت اسپیرال وند 316

حلقه بیرونی (Centering Ring / Guide Ring):

معمولاً از کربن استیل یا استنلس استیل ساخته می‌شود و وظیفه آن، تنظیم محل دقیق قرارگیری گسکت میان فلنج‌هاست.

عنصر آب‌بندی (Sealing Element / Spiral Winding):

شامل لایه‌های فلزی مارپیچ از استنلس استیل 316 به همراه ماده پرکننده مانند گرافیت انعطاف‌پذیر (Graphite) یا PTFE. این بخش مهم‌ترین عامل جلوگیری از نشتی است.

حلقه داخلی (Inner Ring):

از استنلس استیل یا فولاد آلیاژی ساخته شده و مانع از آسیب‌دیدگی گسکت در اثر فشارهای بالا می‌شود. همچنین از ورود سیال به بخش مارپیچ جلوگیری می‌کند.

ضخامت گسکت اسپیرال

ضخامت رایج گسکت‌های اسپیرال از 3.2 میلی‌متر تا 4.5 میلی‌متر است، اما برای سایزهای بزرگ‌تر، ضخامت‌هایی تا 7.2 میلی‌متر نیز تولید می‌شود. این ضخامت متناسب با فشار کاری انتخاب می‌شود.

مارکینگ و استانداردها واشر اسپیرال

اطلاعات درج‌شده روی گسکت شامل موارد زیر است:

استاندارد طراحی: مانند ASME B16.5

جنس سیم پیچ و پرکننده: به‌صورت کد رنگ یا حروف مشخص می‌شود

کلاس فشار و قطر: کلاس‌های رایج شامل 150، 300، 600، 900، 1500، 2500

جنس حلقه‌ها: معمولاً روی حلقه‌ها حک می‌شود

نکات مهم در نصب گسکت اسپیرال

سطح فلنج باید کاملاً تمیز و بدون خراش باشد.

فلنج‌ها باید به‌طور دقیق تراز شوند.

از روانکاری مناسب روی پیچ‌ها استفاده شود، اما واشر و سطح آب‌بندی نباید روغنی شوند.

مهره‌ها به‌صورت متقارن و با گشتاور مناسب سفت شوند.
